Einleitung
In dieser Anleitung werde ich Schritt für Schritt erklären, wie ihr die Zündkerzen und Zündkabel am M112 wechselt. Der M112 (und der M113) sind Doppelzünder und leider bekannt für Probleme an der Zündanlage. Aus diesem Grund sollte man bei jedem Zucken oder Rucken im Leerlauf zunächst die Zündkerzen, Zündkabel und Zündspulen am Motor überprüfen. Außerdem werde ich zeigen, wie mittels StarDiagnose defekte Zündkabel der Zündkerzen entdeckt werde können.
Zündaussetzer
Richtige Zündaussetzer machen sich meistens in den oberen Drehzahlregionen richtig bemerkbar. Sobald der Benziner nicht mehr hochdrehen mag, oder nur schleppend sich in den Begrenzer kämpft, liegt das Problem meistens an der Zündanlage selbst.
Spätestens wenn die ersten Zylinder mit der OBD-Fehlermeldung “Zylinder X abgeschaltet, Kat schädigend” abgeschaltet werden, sollte man sich dem Problem widmen und die Zündanlage am M112 überprüfen.
Mögliche OBD-Fehler:
- P1313 Fehlzündungsrate Katalysatorschutz Fehler – Bank 1
- P1314 Fehlzündungsrate Katalysatorschutz Fehler – Bank 2
- P0351 Zündspule A Primär/Sekundär Schaltkreis Fehlfunktion
- P0352 Zündspule B Primär/Sekundär Schaltkreis Fehlfunktion
Ruckeln oder Zucken im Leerlauf
Auch ein leichtes Ruckeln oder Zucken im Leerlauf kann auf eine nicht korrekt funktionierende Zündanlage im M112 hindeuten. Deswegen ist es auch hier ratsam, die üblichen Verdächtigen zu überprüfen und ggfs. zu wechseln.
Das Video zeigt einen stark schwankenden Leerlauf eines M112-Motors (C32 AMG). Es wurde mittels der StarDiagnose ein Rundlauftest durchgeführt, bei dem defekte Zündkabel an Zylinder 1 und Zylinder 4 entdeckt wurden.
Bitte akzeptiere YouTube-Cookies, um dieses Video abzuspielen. Wenn du akzeptierst, greifst du auf Inhalte von YouTube zu, einem Dienst, der von einem externen Dritten bereitgestellt wird.
Wenn du diesen Hinweis akzeptierst, wird deine Auswahl gespeichert und die Seite aktualisiert.
Ursachen
Kleine und große Zündausetzer können viele Ursachen haben, deswegen muss man Schritt-um-Schritt alles überprüfen und sozusagen eine Checkliste abarbeiten.
- Defektes Zündkabel, Kabelbruch
- Defekte Zündkerze, verschlissene Zündkerze
- Defekte Zündspule
- Sehr selten: Defektes Motorsteuergerät
- Oxidierte Stecker der Zündkabel

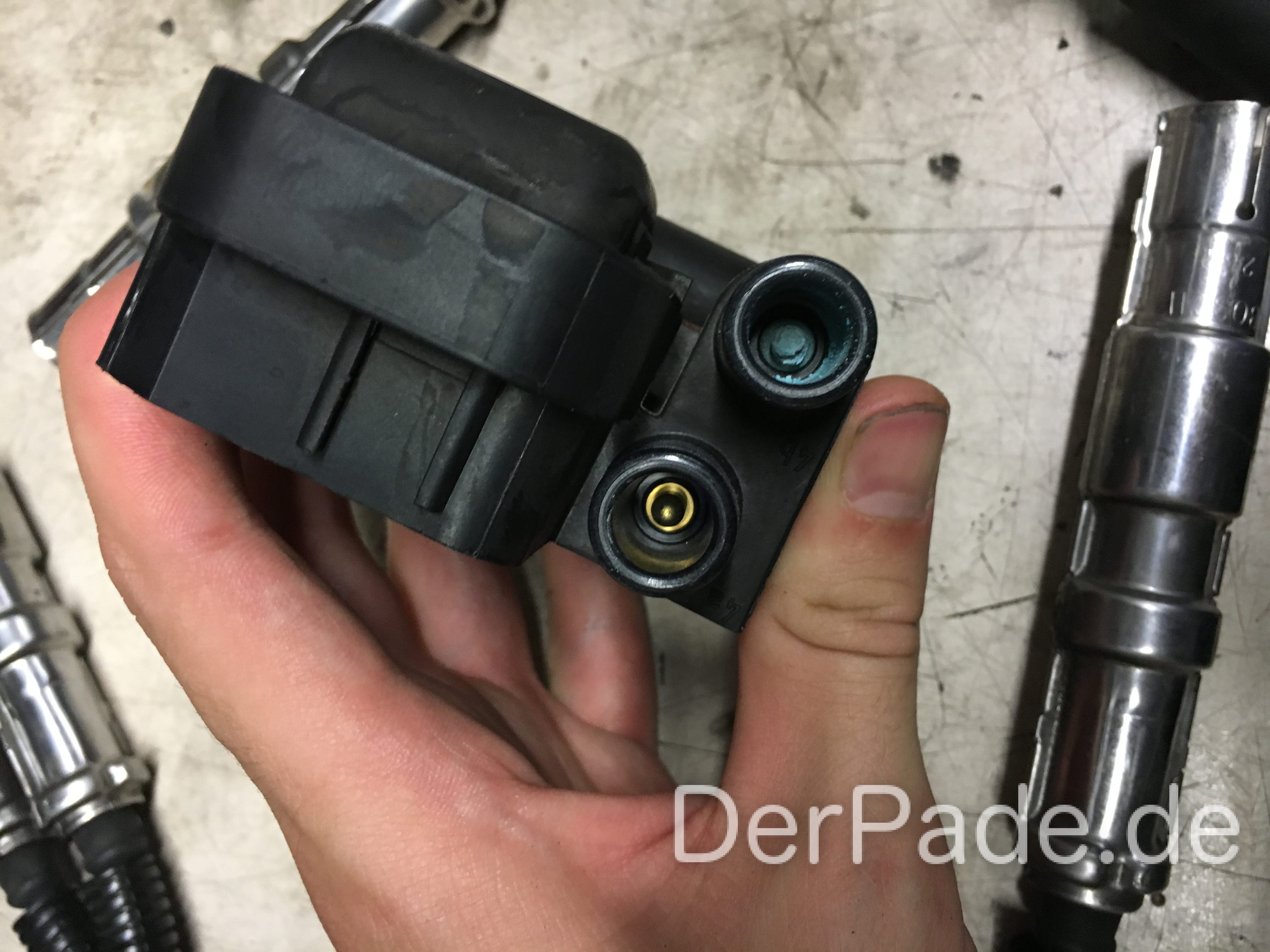

Die Bilder zeigen stark oxidierte Steckverbindungen von Zündkabel und Zündspule.
Rundlauftest durchführen
In dem Video wurde mittels StarDiagnose ein Rundlauftest durchgeführt, dabei sieht man die Beschleunigungswerte jedes Zylinders und kann erkennen, welche Zylinder auffällig sind.
Bitte akzeptiere YouTube-Cookies, um dieses Video abzuspielen. Wenn du akzeptierst, greifst du auf Inhalte von YouTube zu, einem Dienst, der von einem externen Dritten bereitgestellt wird.
Wenn du diesen Hinweis akzeptierst, wird deine Auswahl gespeichert und die Seite aktualisiert.
Zündkabel am M112/M113 wechseln
Der Wechsel der Zündkabel ist kein großer Akt. Zunächst entfernen wir Motorabdeckung, sowie die Luftfilterkästen, sodass wir eine freie Sicht auf die 6 Zündspulen haben. Danach können wir die Zündkabel einzeln abziehen und die neuen wieder aufstecken. An dieser Stelle empfiehlt es sich die Zündspulen auszubauen, dadurch lassen sich die Zündkabel für die hinteren Zylinder leichter aufstecken.

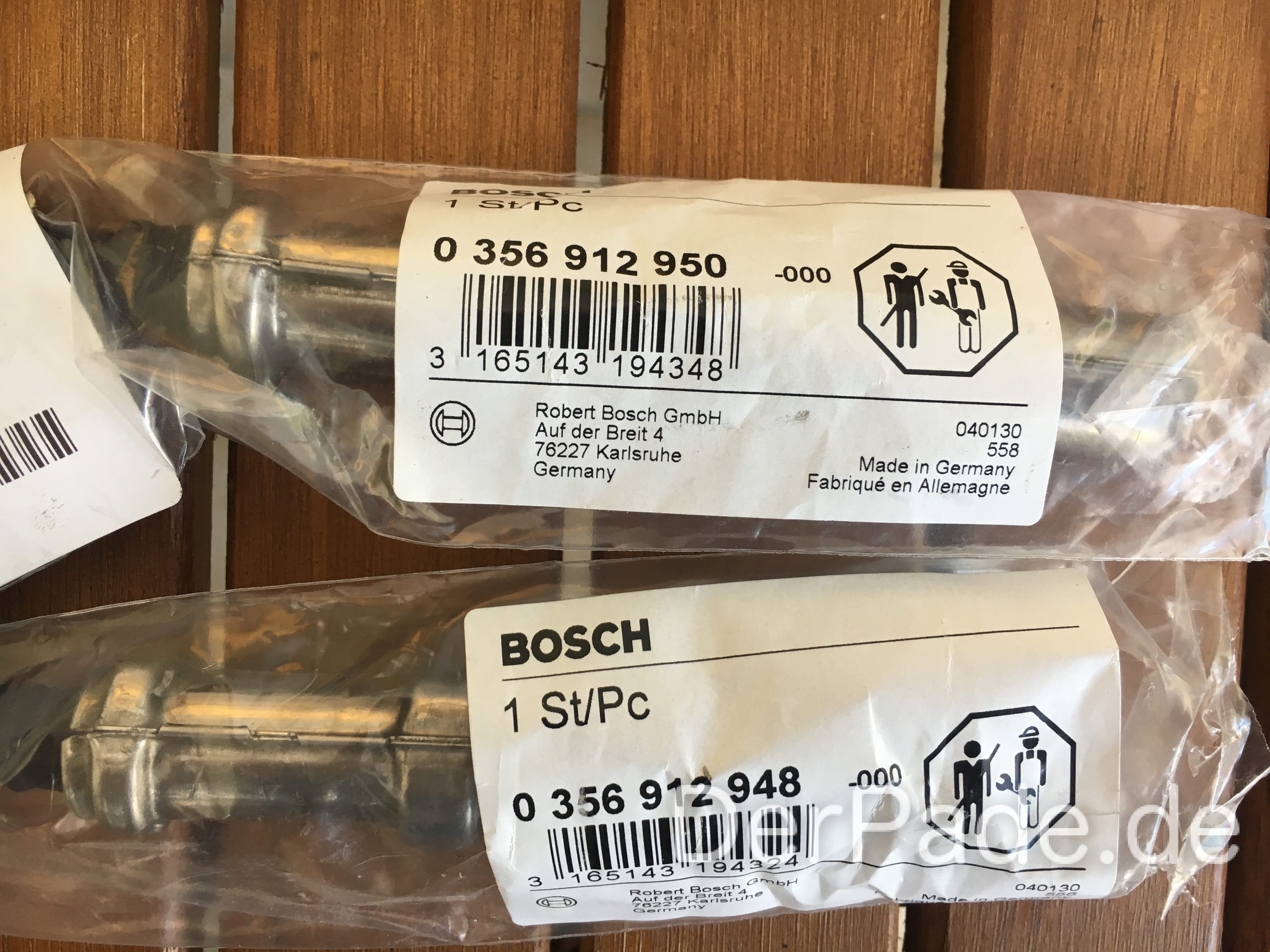

Die Zündkabel kosten bei Mercedes direkt leider ein Vermögen (ca. 40€ pro Stück, stand September/2016), wer sparen möchte, kann direkt zur Ware vom Erstausrüster greifen. Die Kabel von Bosch kosten nämlich nur schlappe 140€.

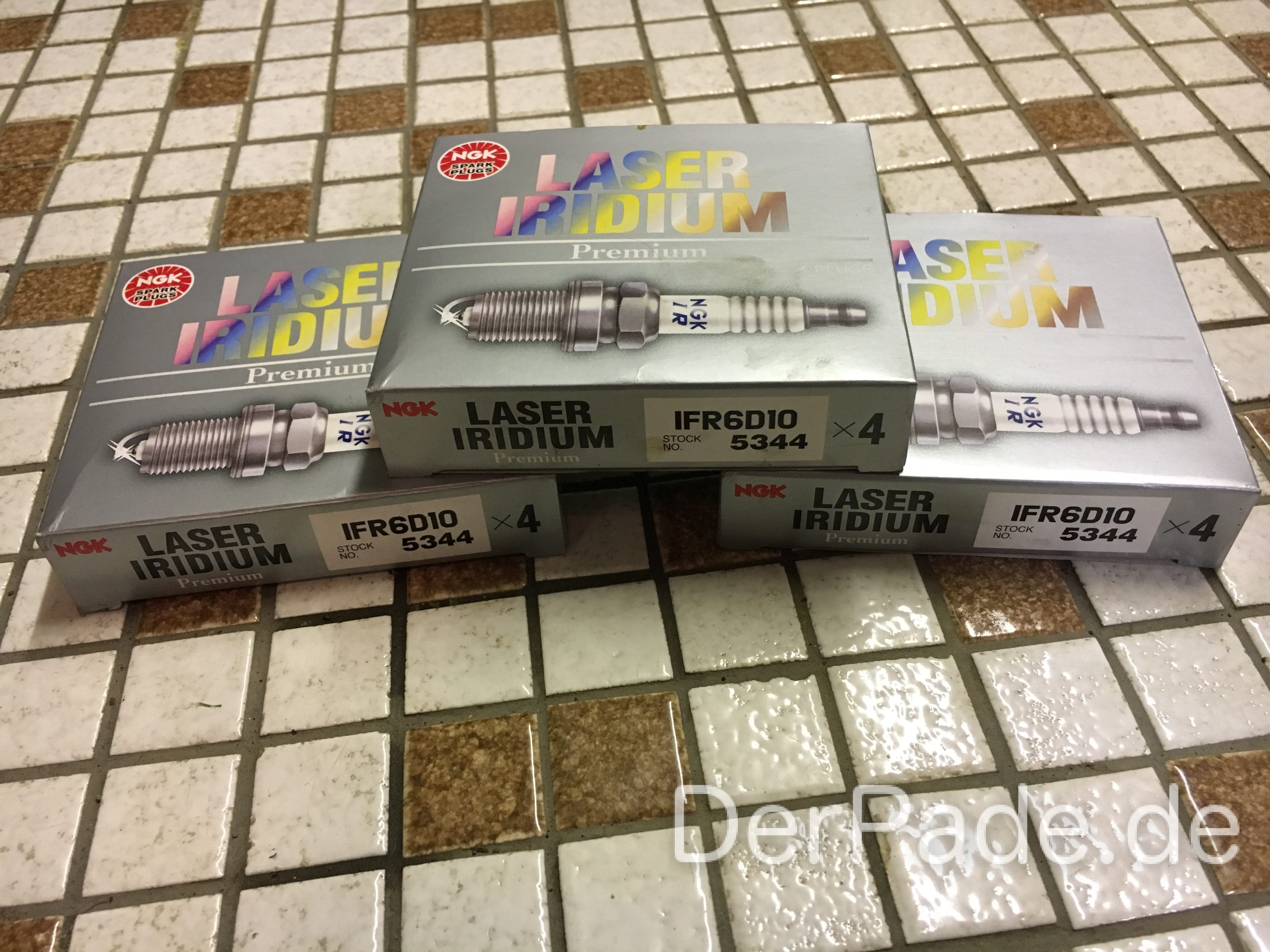

Zündkerzen am M112/M113 wechseln
Der Zündkerzenwechsel ist ebenfalls schnell erledigt und eher mit einer Fleißarbeit zu vergleichen. Als erstes drehen wir die alten Zündkerzen herraus und drehen die neuen Zündkerzen wieder ein. Falls eine Zündkerze festsitzt, geht ihr wie folgt vor:
- Kerzenloch mit Kriechöl, Rostlöser oder WD40 einsprühen
- Zündkerze lösen und danach wieder reindrehen.
Diesen Vorgang solltet ihr so lange wiederholen, bis ihr die Zündkerze von Hand ausschrauben könnt. Außerdem empfiehlt es sich, den Motor ein wenig vorher warm laufen zu lassen.
Die neuen Zündkerzen werden Handfest eingeschraubt und danach mit einer 90° Drehung festgezogen (Oder mit 25NM angezogen).

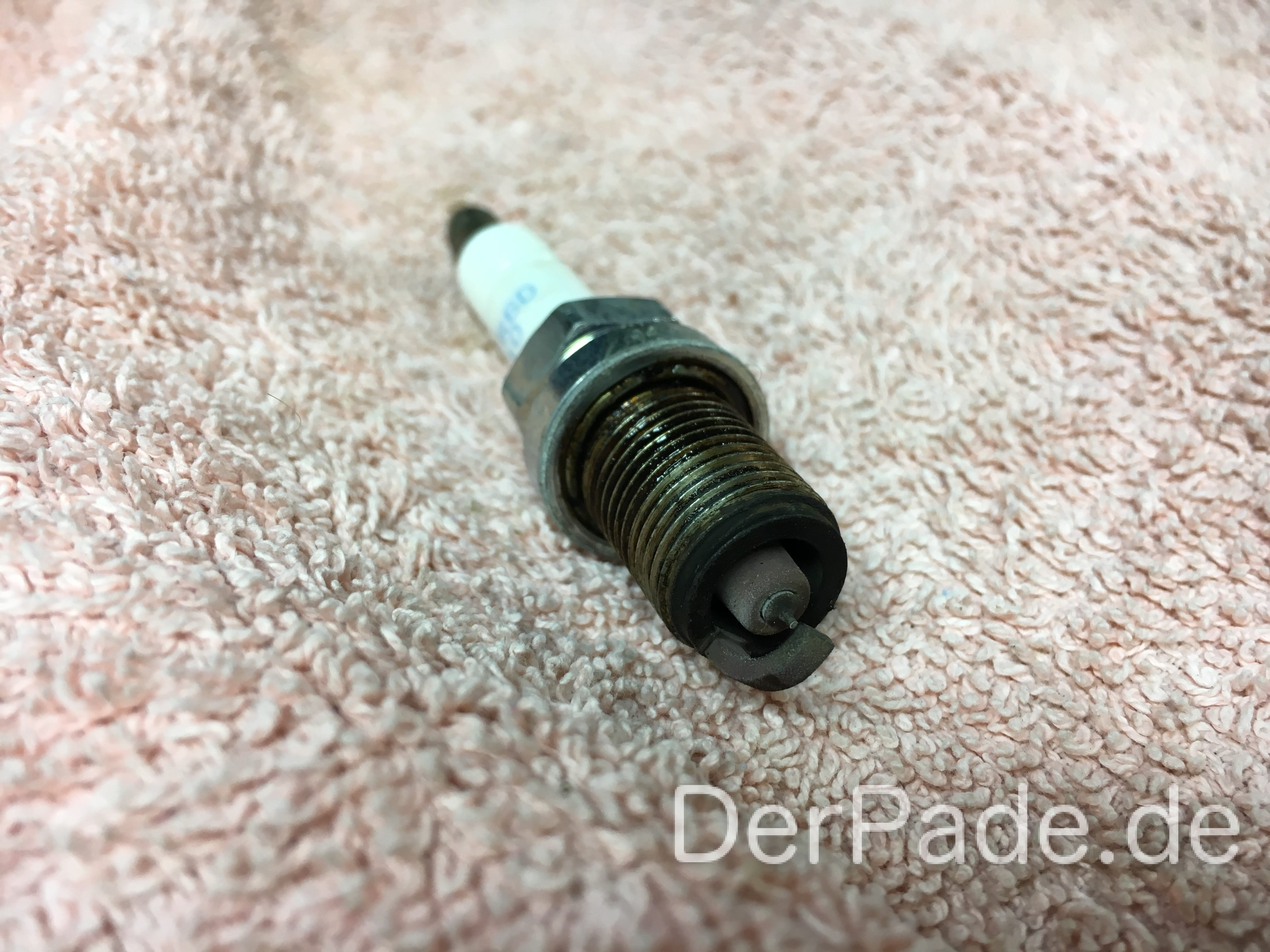

Zündkerzenbild bewerten
Das Zündkerzenbild gibt Aufschluss über den Verbrennungsvorgang im Zylinder, deshalb ist es sehr wichtig, sich die alten Zündkerzen genauestens anzuschauen. Die Elektroden der Zündkerzen sollten nicht geschmolzen, verrußt oder gebrochen sein.
Zündkabel überprüfen durch Widerstandsmessung
Bei dieser Methode messen wir den Widerstand jedes einzelnen Zündkabels und können dabei auf grobe Defekte des Zündkabels zurückschließen. Leider bietet diese Methode kein sicheres Ergebnis auf das man sich immer verlassen kann. Schließlich kann ein Zündkabel den entsprechenden Widerstandswert von 2K Ohm besitzen, aber unter thermischen und mechanischem (Knick) Einflüssen einen ganz anderen Widerstandswert liefern. Trotzallem lassen sich durch diese Methode gänzlich defekte Zündkabel gut erkennen.
Die Widerstandswerte der Kabel sollten sich ca. bei 2K Ohm befinden und untereinander keine großen Abweichungen besitzen.
Weitere Beiträge aus dieser Serie
- M271 Teillastentlüftungsschlauch: Symptome erkennen und einfach austauschen
- Anleitung: S203 LED Kennzeichenbeleuchtung schnell einbauen
- Anleitung 320CDI OM642 Luftfilter wechseln
- Anleitung: W203 Kombiinstrument/Tacho auf weiße LED Beleuchtung umbauen Teil 2
- Anleitung: C32 AMG SLK32 AMG Kompressor ausbauen
- Anleitung: C32 AMG SLK32 AMG Kompressor Ölwechsel
- Anleitung: C32 AMG SLK32 AMG Kompressor Riemenscheibe Lager wechseln
- Anleitung: C32 AMG SLK32 AMG Luftspaltmaß Riemenscheibe und Magnetkupplung einstellen
Hallo ich fahre einen C180 mopf Bj 12.12.2004 kompressor mit 145 PS ich möchte Zündkerze wechseln welche kommen rein bitte Hersteller nennen und Nummer ich bedanke mich für eure Antwort
Hallo Nappy,
schau mal hier: https://www.ngk.de/nc/produktfinder/produktfinder/PKW/ZK_BENZINER/
Hallo Patrick
vielen Dank fur deine Hilfe alles ok
Danke !!!!!
mfg nappy
Hallo Patrick ich brauche deine hilfe und rat
bei meine wagen muss die Querlenker vorne gewechselt werden da gibt es zum angebot von meyle , Lemförder , Febi, Delfi was meinst du ? von welche hersteller soll ich bestellen ????
mfg nappy
Hallo,
Woran erkennst du denn in dem Video dass und vor allem welches Zündkabel defekt ist? Gleiche Frage für das erste Video. Woran erkennst du um welchen Zylinder es sich handelt?
Danke.
Hallo,
Also die Werte in dem Video geben Aufachluss über die Beschleunigung der Kurbelweller während der Zündung des entsprechenden Zylinders.
Eine negative Beschleunigung (abweichend von Nullpunkt, also der erwarteteten Beschleunigung bzw. Im Vergleich zu den anderen Zylindern) deutet auf ein schlechteres Zündbild hin.
Dies kann mehrere Ursachen haben:
– schlechtes Gemisch
– schlechtere Kompression
– schlechtere Zündung
Man kann durch die Lauruhenkorrektur nicht zu 100% sagen, dass ein Zündkabel defekt ist, aber man kann eine Aussage über die Leistung einzelner Zylinder machen.

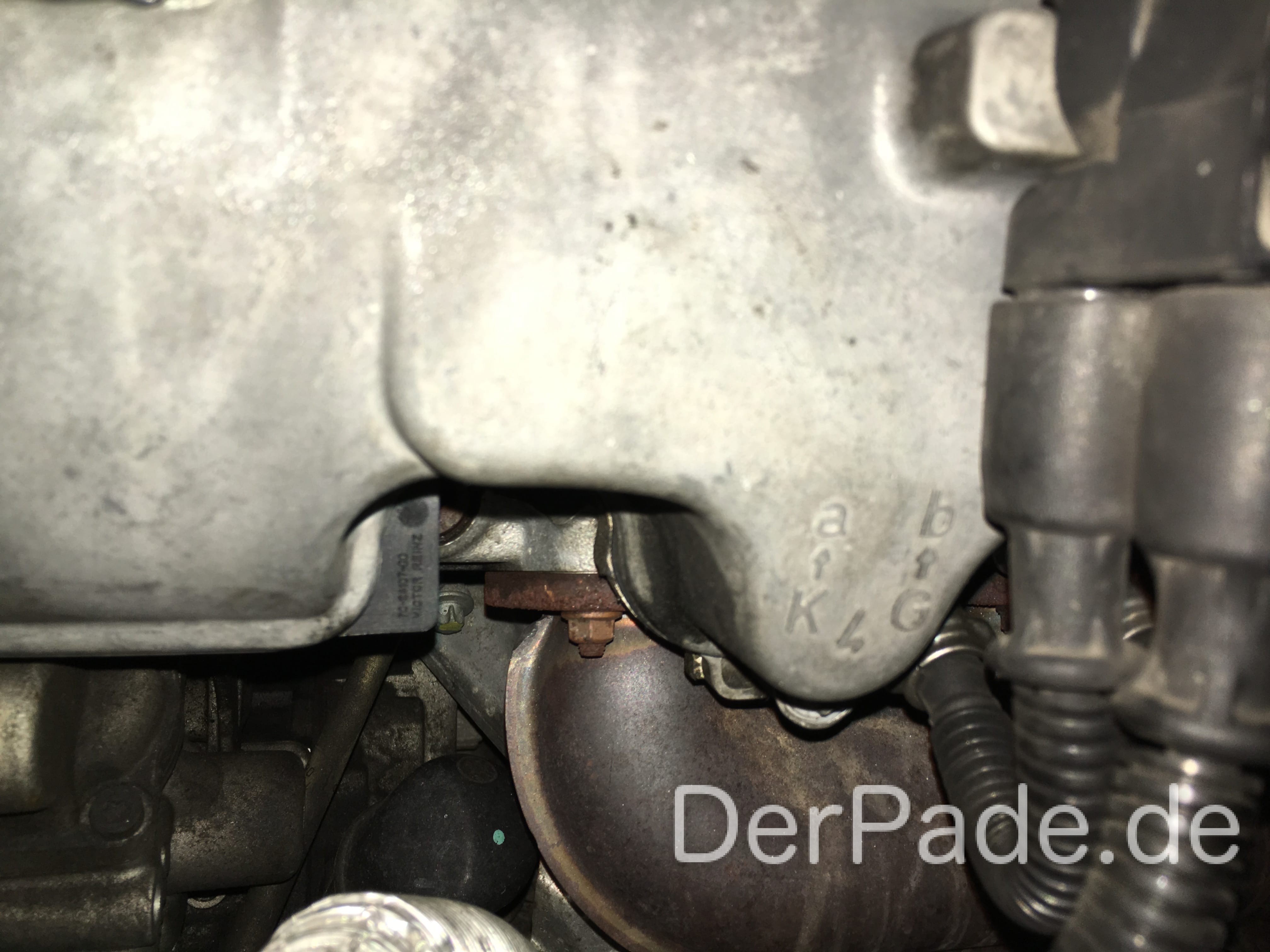

Hi, danke für die hilfreiche Anleitung zur Fehlersuche. Eine Frage habe ich noch: Die Zündkabel bei meinem M112 sind auf den Zylindern 1, 3, 4 und 6 mit G und K markiert. Auf den Zylindern 2 und 4 haben beide ein G und auch auf dem Motorgehäuse steht bei beiden Kerzen ein G. Heißt das, es ist egal, welches Kabel an welche Kerze kommt?
Vielen Dank schon mal.
Hallo,
Wichtig ist, dass das Kabel mit einem G auch an eine Kerze mit einem G kommt (selbes gilt für K).
Viel Erfolg.
Vielen Dank. So hab ich es auch gemacht. Nun noch zur Lösung: Nachdem der Fehler (Zündaussetzer) nicht mir den Zündspulen mitwanderte, habe ich die Kabel getauscht und siehe da: Der Fehler wanderte. Ich habe also sämtliche Zündkabel getauscht und seither läuft die Kiste ganz prima.
Seltsamerweise sind an den alten Zündkabeln keinerlei Fehler zu erkennen. Der Widerstand liegt bei allen bei ca. 2 kOhm. Wie kann das sein, dass da kein Strom mehr durchkommt?
So jetzt kommt erstmal alle gut ins neue Jahr.
Die Widerstandsmessung ist nicht wirklich geeignet, um ein 100%ig fehlerfreies Kabel zu bestätigen.
Damit lässt sich nur eine Aussage darüber treffen, ob das Kabel definitiv defekt ist.
Durch die im Motorraum herrschende Temperatur, Vibration und Spannung ist es sehr schwierig ein defektes Kabel auf der Werkbank zu diagnostizieren.
Glücklicherweise sind diese ja nicht so teuer, deshalb lohnt es sich auch meiner Meinung nach nicht, allzuviel Zeit in das Messen der Kabel zu stecken.
Freut mich, dass er wieder läuft.
