Anleitung: C32 AMG SLK32 AMG Kompressor ausbauen

Aktualisiert am:

W203 ReparaturanleitungenMercedes Benz

Einleitung

In dieser Anleitung wird beschrieben, wie man den Kompressor aus einem M112 E32ML (C32 AMG bzw. SLK32 AMG) ausbaut.

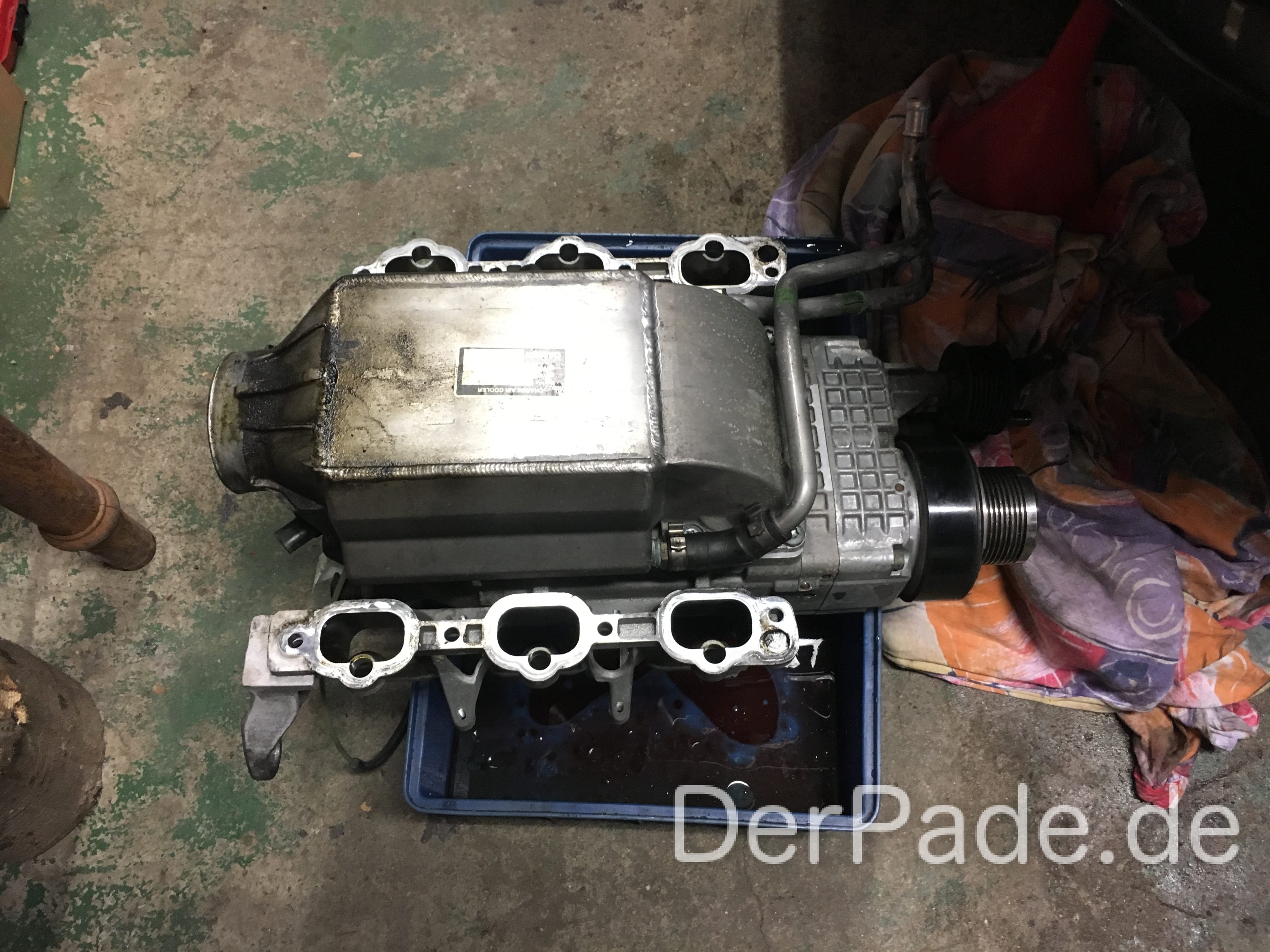

W203 C32 AMG Kompressor ausbauen - ausgebauter Kompressor
W203 C32 AMG Kompressor ausbauen – ausgebauter Kompressor

Der Kompressor sollte bzw. muss bei den folgenden Arbeiten ausgebaut werden:

  • Klopfsensoren erneuern
  • Dichtung Ölkanaldeckel wechseln
  • Dichtungen Ansaugtrakt wechseln
  • Ladeluftkühler wechseln/instandsetzen wegen Undichtigkeit
  • Kompressor Ölwechsel (optional)

Kompressor ausbauen

Tipp: Für das Herausheben und Wiedereinsetzen des Kompressors ist eine zweite Person hilfreich.

SchwierigkeitsgradMittel
Zeitaufwand2 bis 4 Stunden
TeilelisteFür das Erneuern der Dichtungen im Ansaugbereich:
  • A112 141 12 80 → 5,84€/Stk.
  • A112 141 13 80 → 4,40€/Stk.
  • 2x A112 098 00 80 → 5,49€/Stk.
  • 2x A112 141 20 80 → 5,31€/Stk.
  • A112 141 11 80 → 5,92€/Stk.
  • A027 997 27 48 → 5,13€/Stk.
  • A023 997 70 48 → 2,11€/Stk.

Kosten: ~45€ (Stand: 04/2017)

Werkzeug

Vorarbeiten:

  • Riemen entspannen:
    • Torx-Nuss auf die Spannrolle aufsetzen und gegen den Uhrzeigersinn drehen, um den Riementrieb zu entspannen.
  • Luftfilterkästen ausbauen:
    • Klemmen ausclipsen und Luftfilterkästen abmontieren.
  • Drosselklappe ausbauen
    • Vier Innen-Torx schrauben lösen und Ansaugrohre ausclipsen.

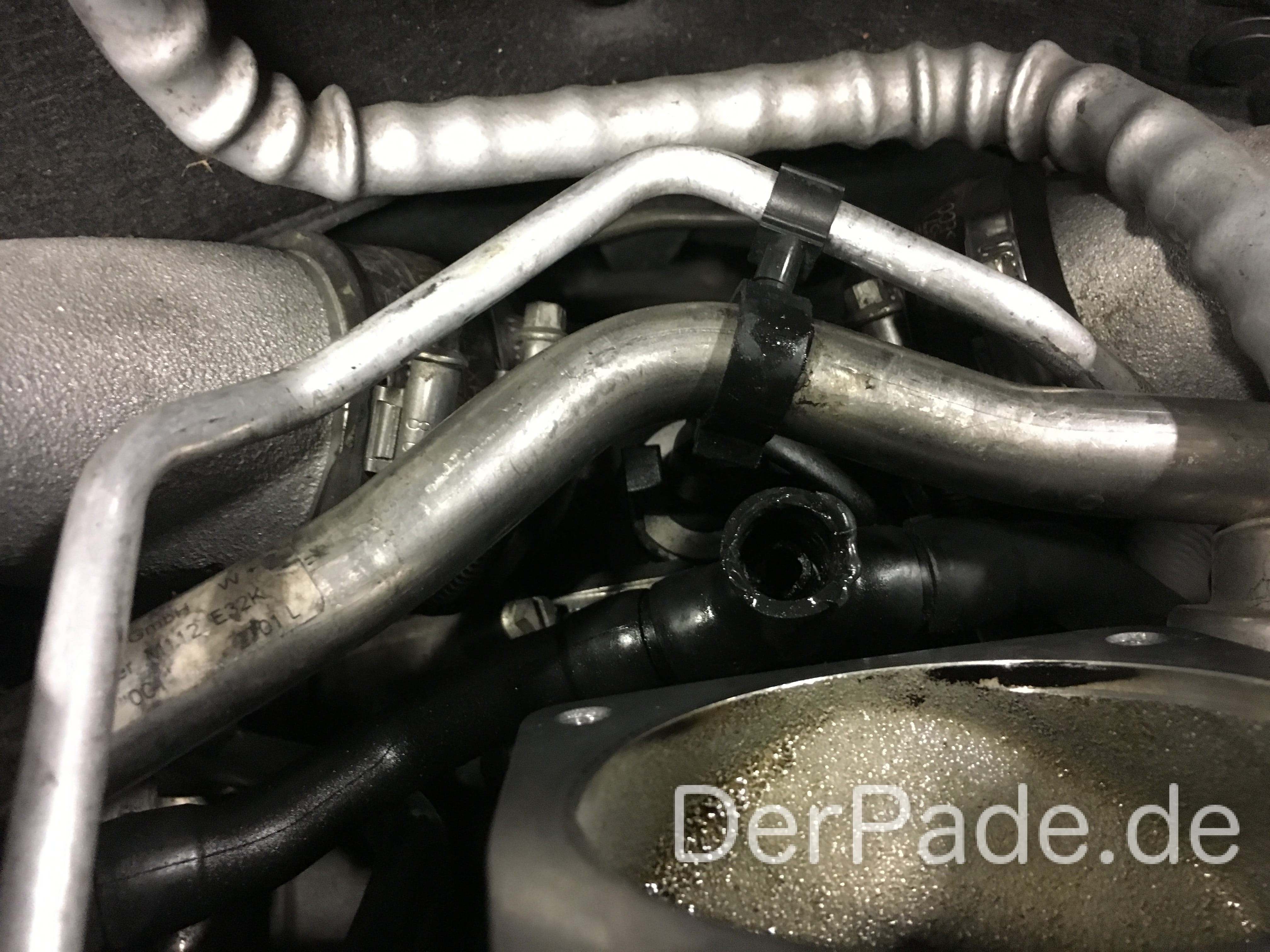

W203 C32 AMG Kompressor ausbauen - Drosselklappe demontieren
Nachdem die Vorarbeiten erledigt wurden, können wir diese Schläuche für den Bremskraftverstärker, das Regenerierventil und die Teillastentlüftung entfernen.

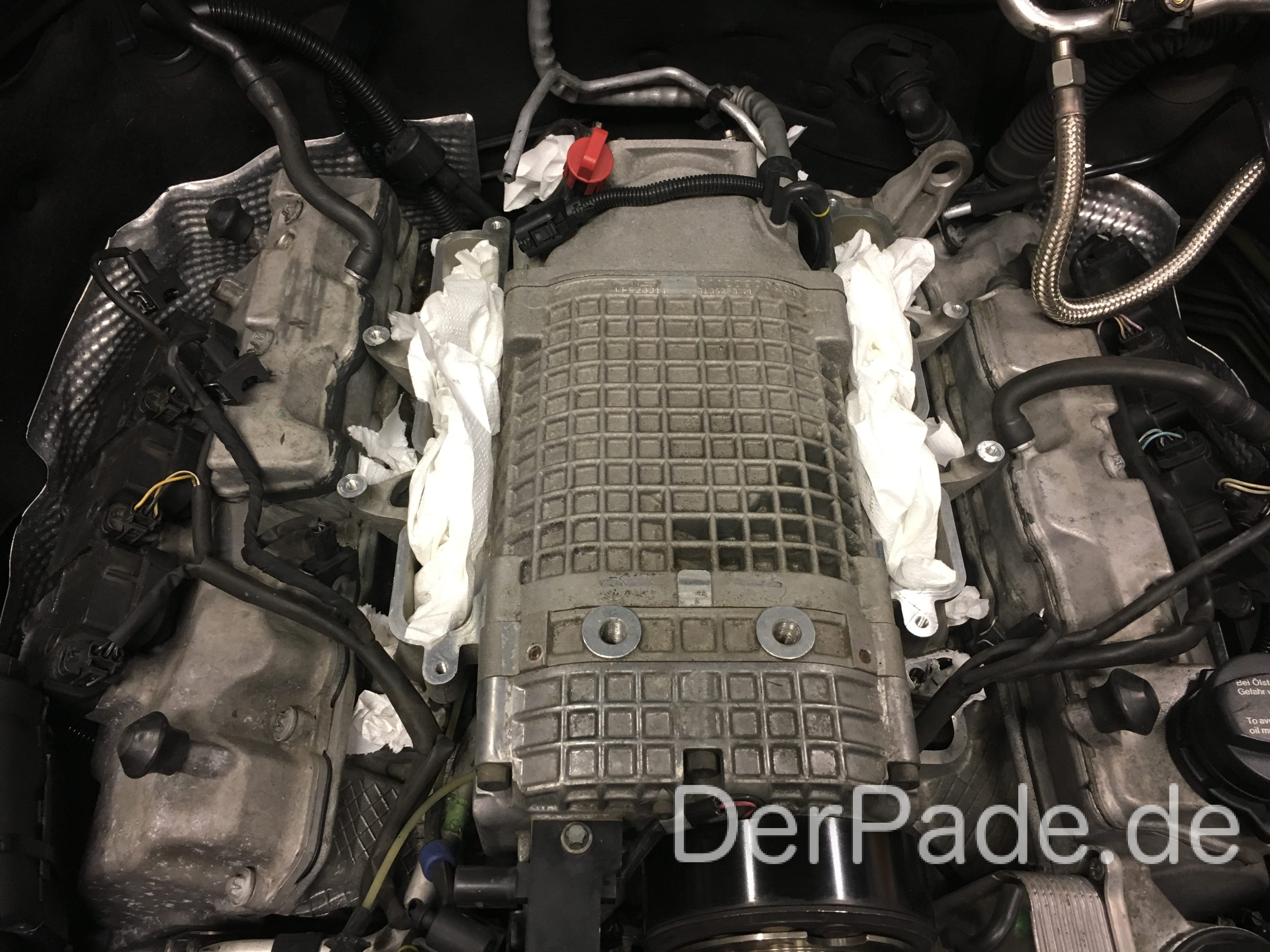

W203 C32 AMG Kompressor ausbauen - Ansaugbrücken demontiert
Die Ansaugbrücken mit den AMG-Logos sind mit einigen Torx-Schrauben befestigt und über eine Schelle unter der Drosselklappe.

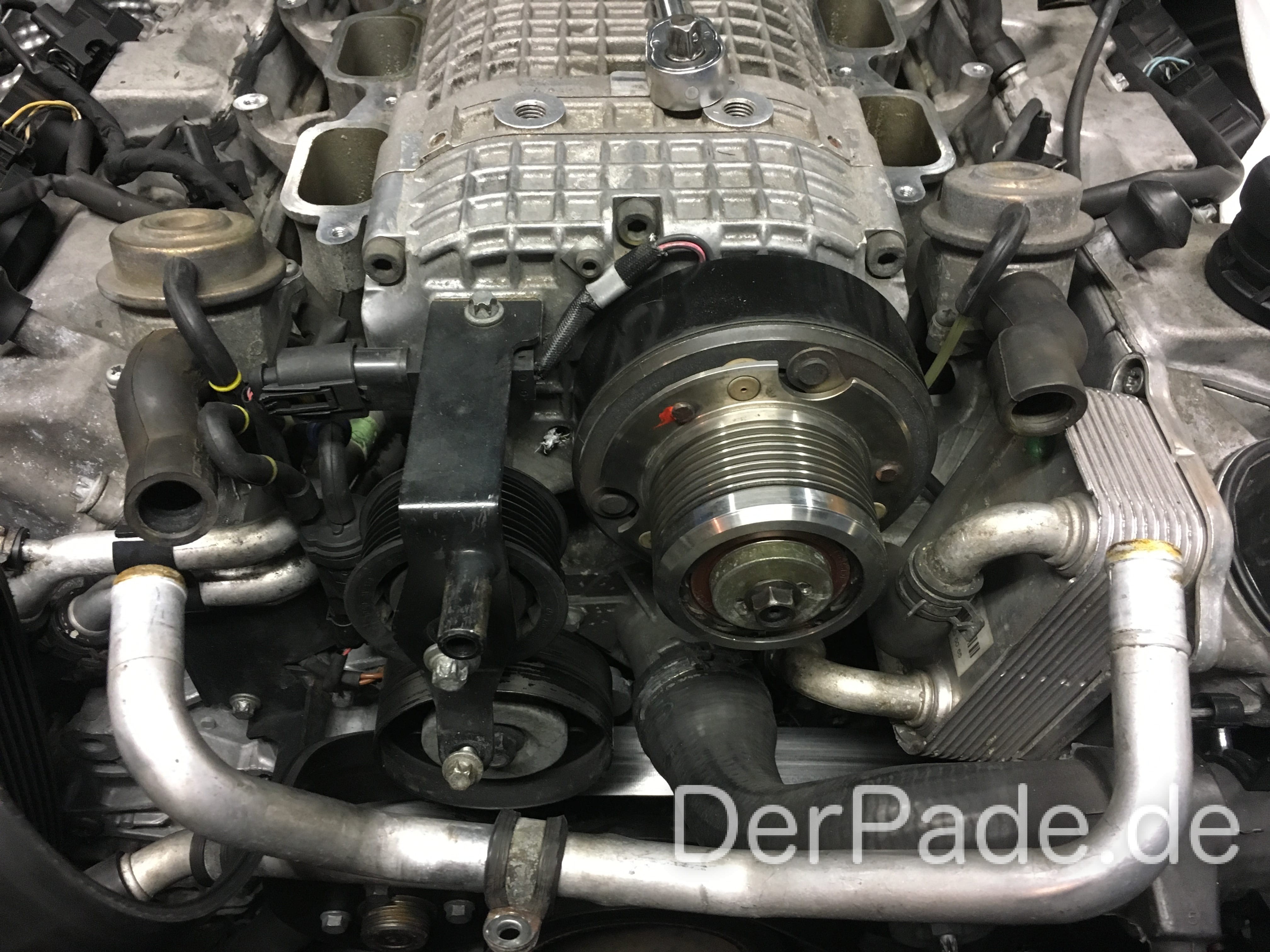

W203 C32 AMG Kompressor ausbauen - Sekundärluftzufuhr
Nun entfernt man den Rippenriemen und die kleine schwarze Umlenkrolle. Außerdem sollte man das silberne Rohr für die Sekundärlufteinblasung grad mit abziehen.

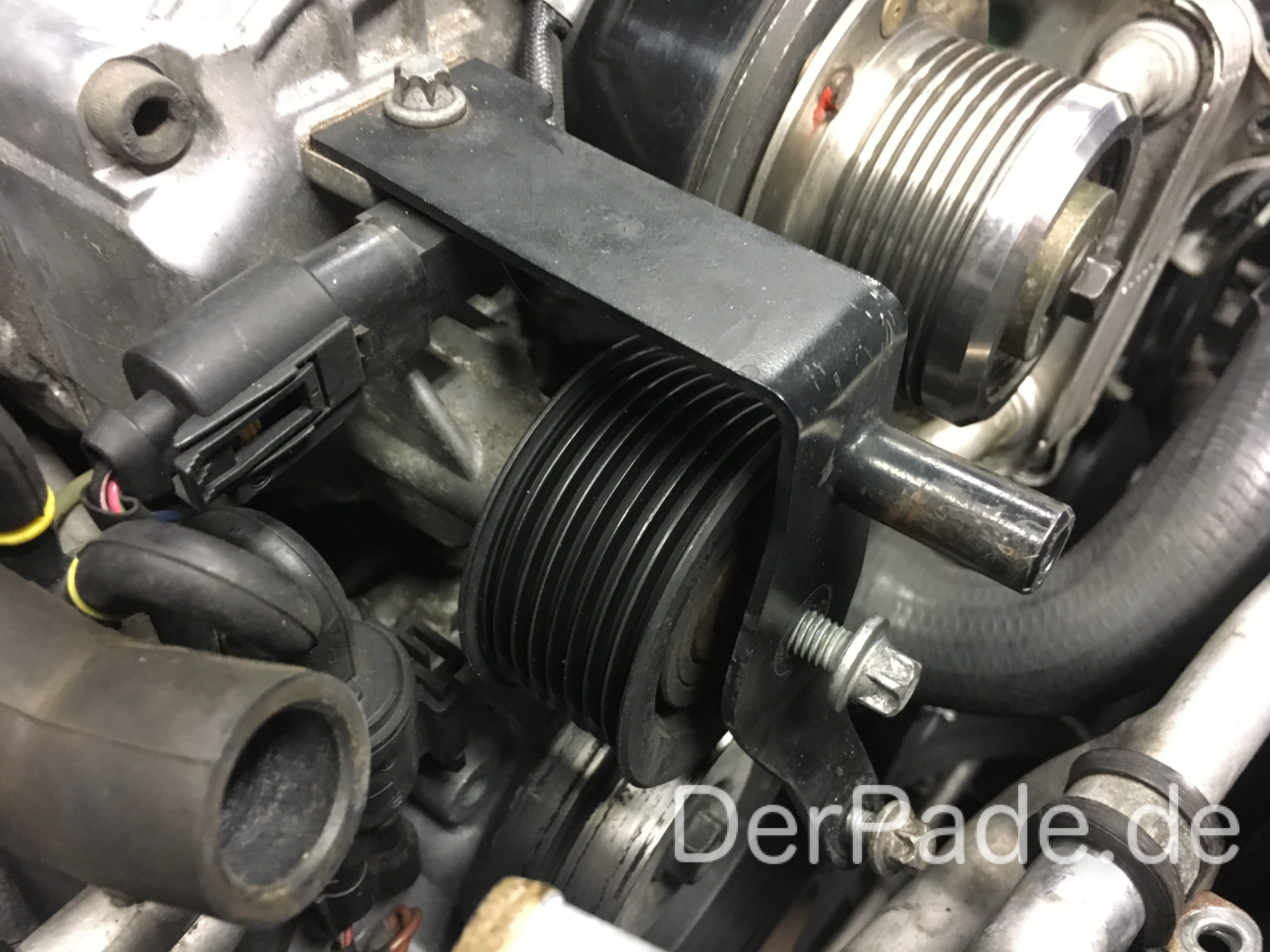

W203 C32 AMG Kompressor ausbauen - Umlenkrolle Kompressor
W203 C32 AMG Kompressor ausbauen – Umlenkrolle Kompressor

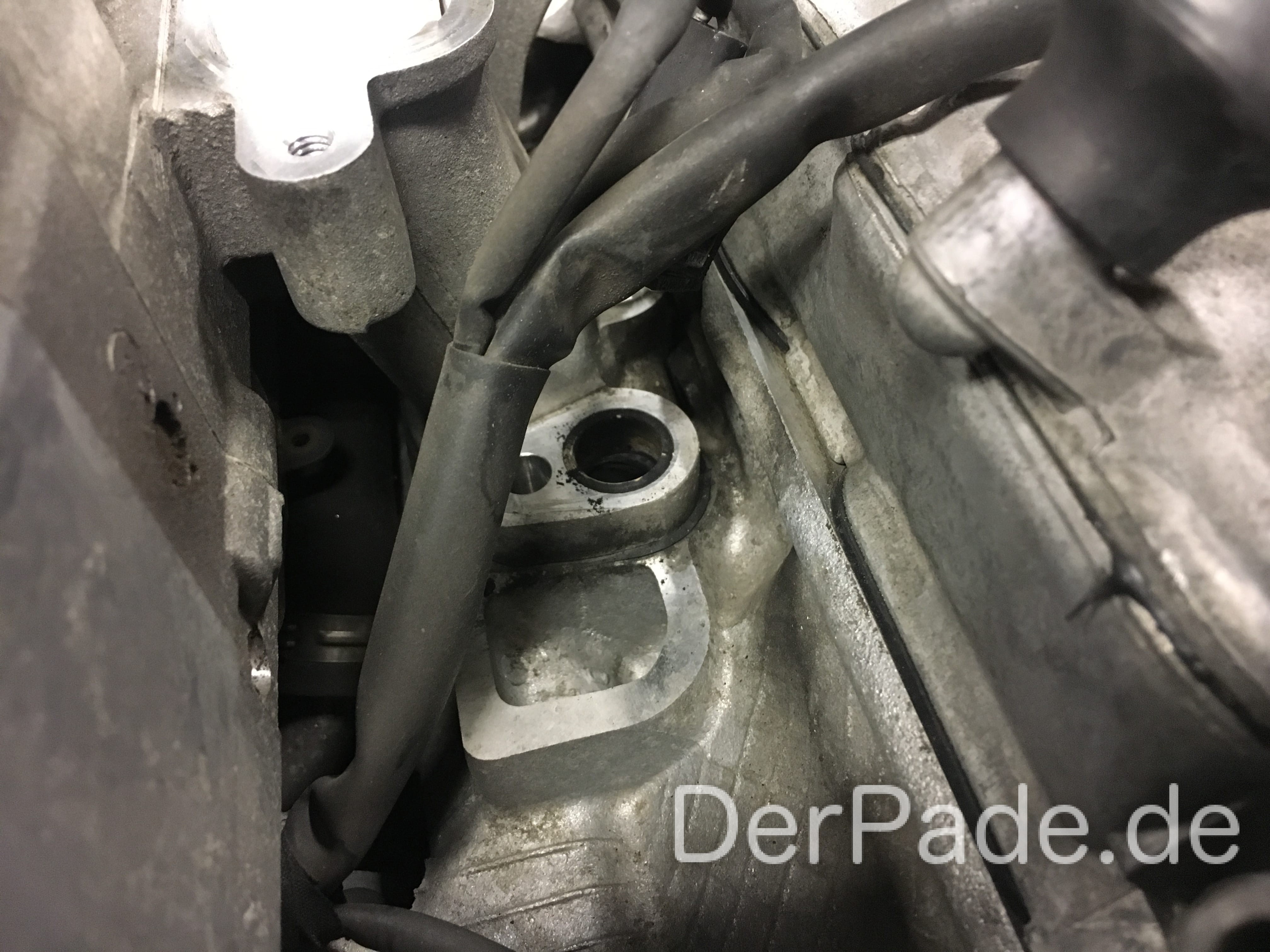

W203 C32 AMG Kompressor ausbauen - Sekundärlufteinblasung rechts
Die AGR-Ventile für die Sekundärlufteinblasung sind jeweils mit einer Schraube gesichert.

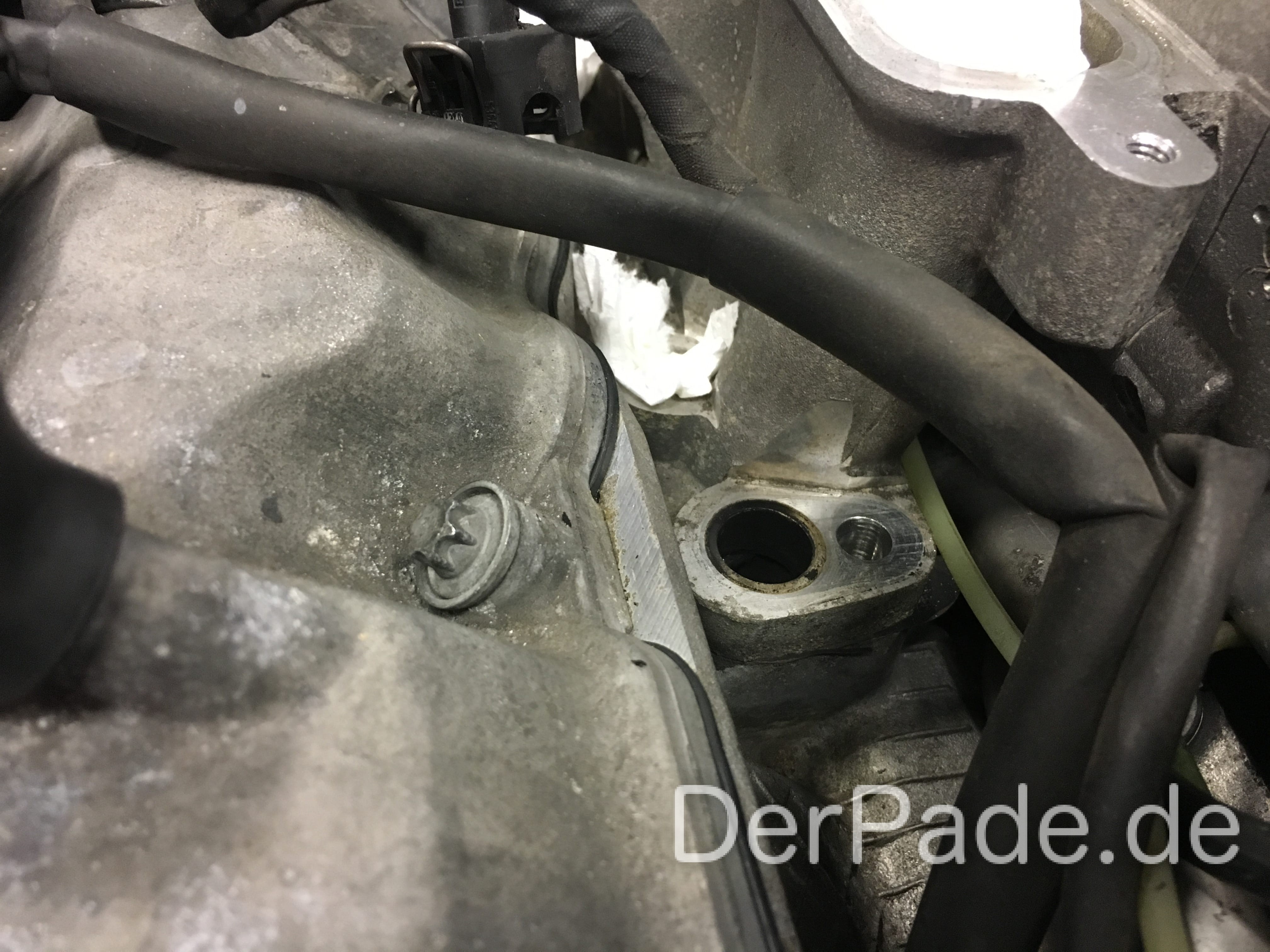

W203 C32 AMG Kompressor ausbauen - Sekundärlufteinblasung links
W203 C32 AMG Kompressor ausbauen – Sekundärlufteinblasung links

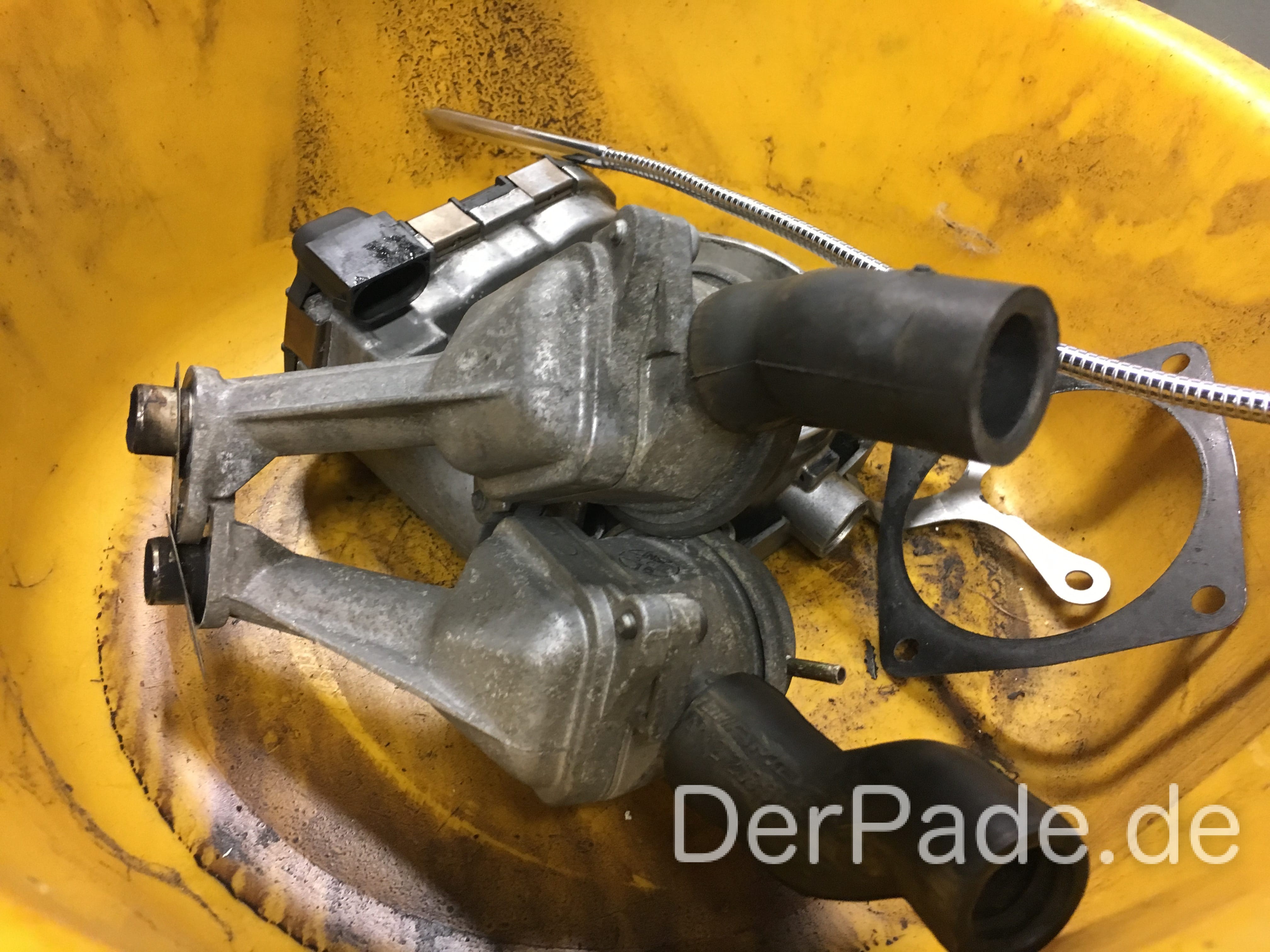

W203 C32 AMG Kompressor ausbauen - Drosselklappe und Sekundärluft-Ventile
W203 C32 AMG Kompressor ausbauen – Drosselklappe und Sekundärluft-Ventile

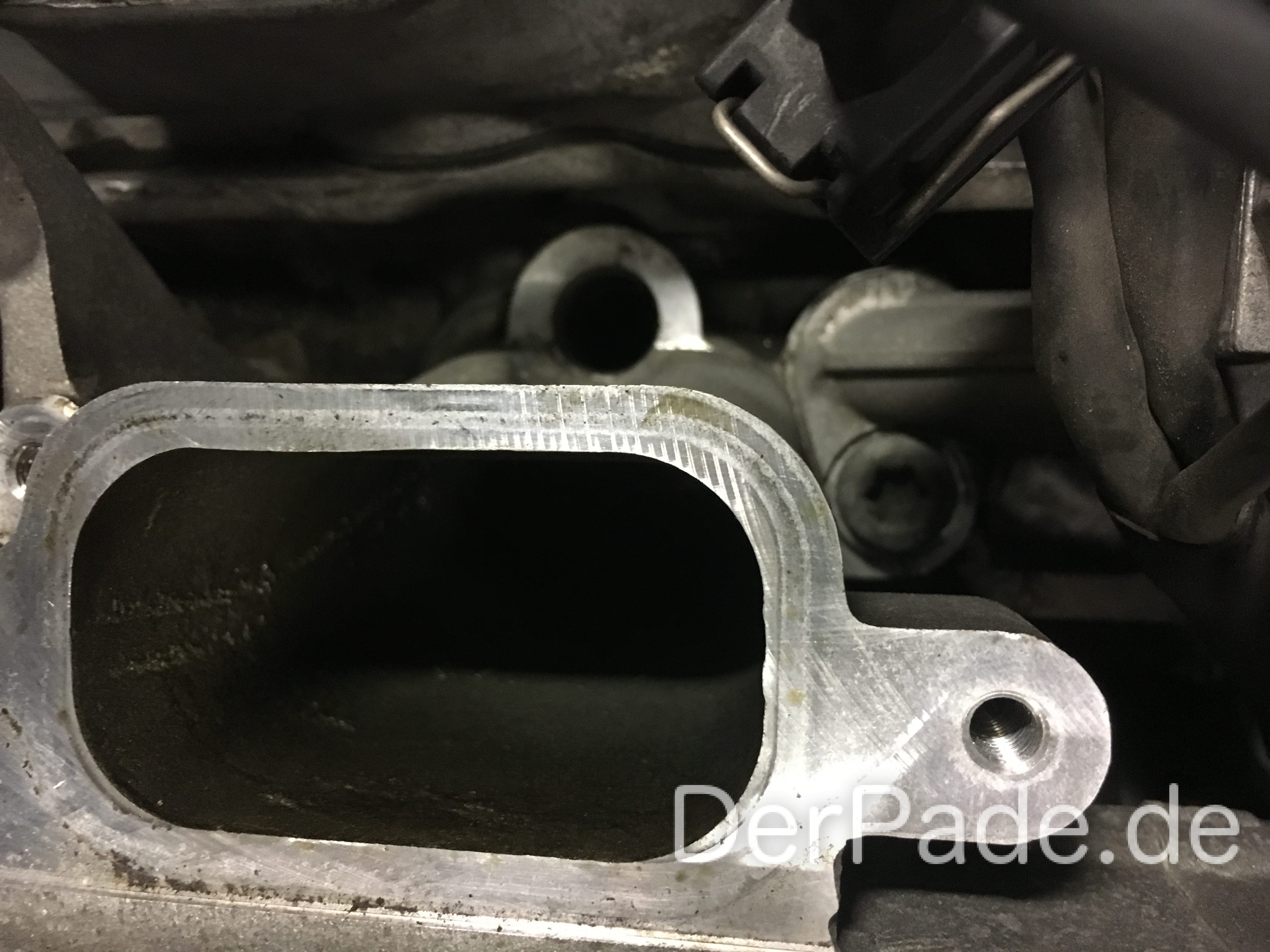

W203 C32 AMG Kompressor ausbauen - Untere Schrauben Kompressor
Der Kompressor ist mit sechs bzw. acht Innen-Torx Schrauben auf dem Motor gesichert. Es empfiehlt sich ein Greifer oder ein Magnet zum Herausziehen der Schrauben.

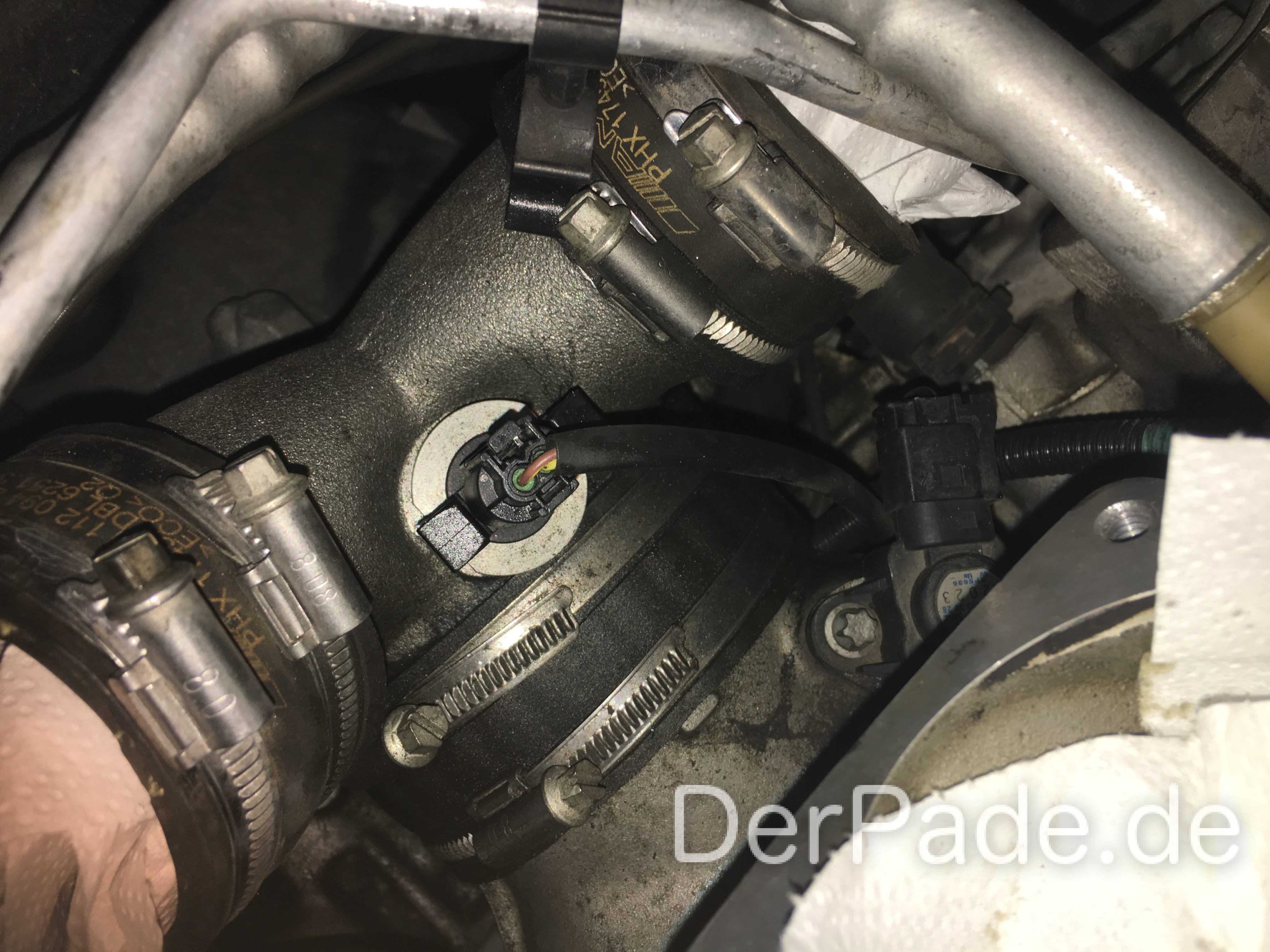

W203 C32 AMG Kompressor ausbauen - Temperatur und Ladedrucksensor
Das Y-Stück im Ansaugbereich kann einfach abgezogen werden, nach man den Temperatursensor und die Schelle gelöst hat. Hier sollte man grad den Stecker vom Ladedrucksensor abziehen (untern rechts).
W203 C32 AMG Kompressor ausbauen - Kühlwasser ablassen
Da der C32 AMG einen wassergekühlten Ladeluftkühler besitzt, müssen wir das Kühlwasser ablassen. Dazu befindet sich auf der Fahrerseite am Kühler eine rote Schraube.
W203 C32 AMG Kompressor ausbauen - Ladeluftkühler Wasserschläuche
Nun können wir die drei Wasserschläuche für den Ladeluftkühler abziehen.

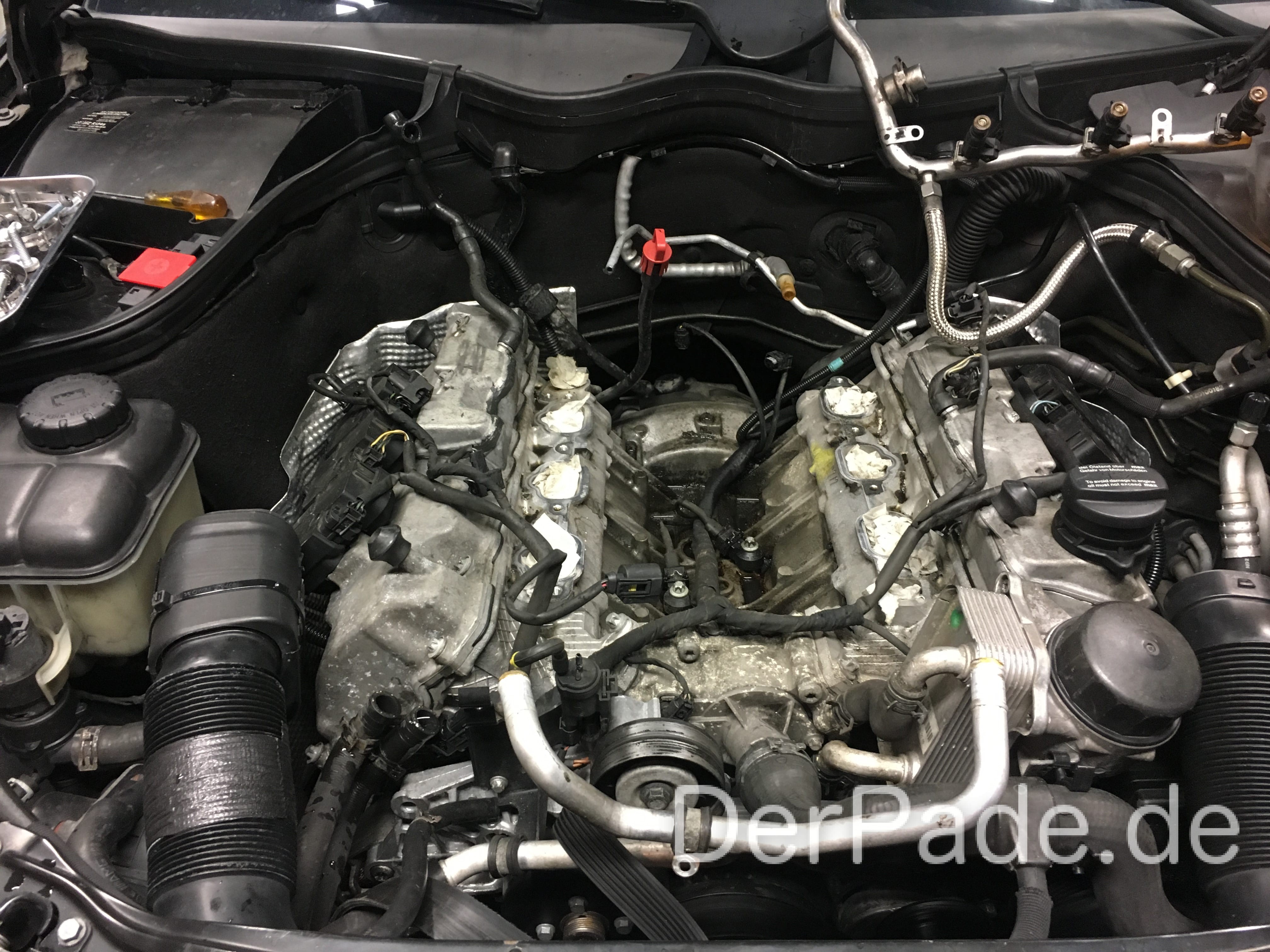

W203 C32 AMG Kompressor ausbauen - Kompressor ausgebaut
Zu gutere letzt kann der Kompressor nach oben heraus gehoben werden.

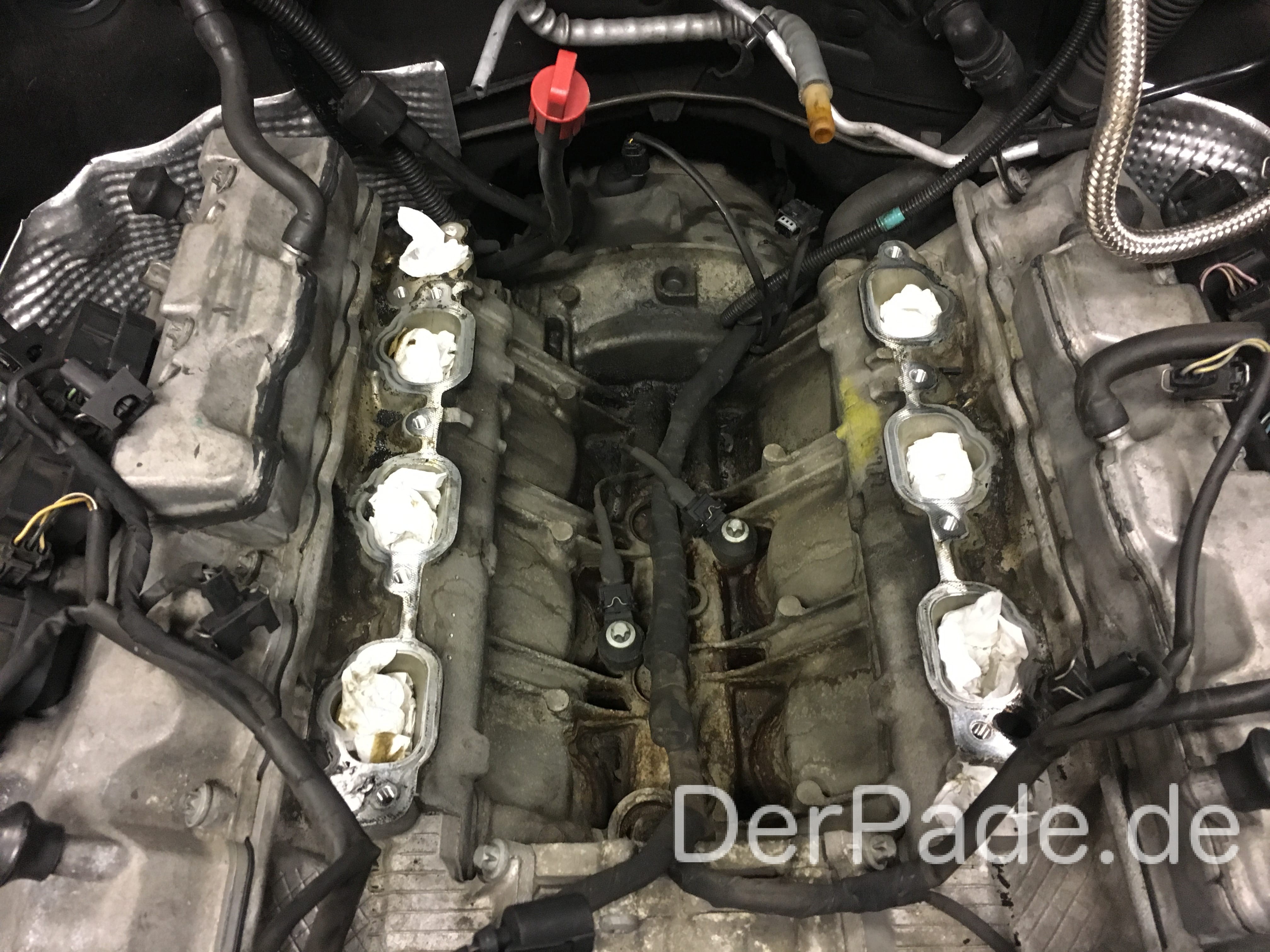

W203 C32 AMG Kompressor ausbauen - Kompressor ausgebaut detail
Den offenen Ansaugtrakt sollte man stets mit Tüchern absichern, damit keine Fremdkörper in die Zylinder gelangen.

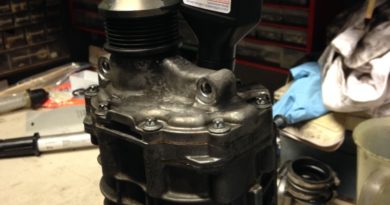

W203 C32 AMG Kompressor ausbauen - ausgebauter Kompressor
W203 C32 AMG Kompressor ausbauen – ausgebauter Kompressor
