In dieser Anleitung wird der Ausbau des Luftmassenmessers bzw. des Luftmengenmessers aus einem W203 M271 (C200 Kompressor) beschrieben.
Für jeden W203-Schrauber kann ich das Buch “Mercedes C-Klasse W 203 So wird’s gemacht” nur empfehlen. Dort findet ihr zahlreiche Anleitungen zu den gängigsten Problemen am W203.
| Schwierigkeitsgrad | Leicht |
|---|---|
| Zeitaufwand | ca. 2 Stunden |
| Teileliste |
|
| Werkzeug |
Symptome eines defekten Luftmassenmessers
Die Symptome eines defekten Luftmassenmesser sind nur schwer zu beschreiben, da sich ein defekter Luftmassenmesser in vielerlei Hinsicht äußern kann, aber auch andere Ursachen können zu diesen Symptomen führen, weswegen keine eindeutige Zuordnung möglich ist.
- Der Motor läuft unrund
- Leistungsverlust
- Der Motor erreicht nicht mehr die maximale Drehzahl
- Die Höchstgeschwindigkeit (vMax) wird nicht erreicht
- usw.
Funktionsweise eines Luftmassenmessers
Ein Luftmassenmesser bestimmt die Luftmasse, die durch ein System strömt. Dies erfolgt durch ein simples Prinzip. Der Luftmassenmesser besitzt ein Heizelement und einen Temperatursensor. Ein eingebauter Microcontroller versucht nun das Element, auf dem sich Heizung und Sensor befinden auf eine bestimmte Temperatur aufzuheizen. Wird das Element von wenig Luft umströmt, benötigt die Heizung nur wenig Leistung, um die Soll-Temperatur zu erreichen. Im Gegensatz zu einem hohen Luftstrom. Hierbei benötigt die Heizung eine hohe Leistung, um die gewünschte Temperatur zu erreichen. Anhand dieses Prinzips kann der Luftmassenmesser eine Aussage darüber treffen, wie viel Luft gerade durch den Referenzbereich strömt.
Luftmassenmesser prüfen
OBD II
Mittels OBD II lässt sich überprüfen, ob der Luftmassenmesser noch richtig funktioniert. Für solche Zwecke habe ich mir ein OBD II Dongle besorgt (Kostenpunkt ca. 16€ auf Amazon). Mittels einer App auf meinem Tablet ist es mir möglich, Echtzeitfahrzeugdaten anzeigen zu lassen und gleichzeitig aufzunehmen.
Mittels dieser App lässt sich auch der Luftmassenmesser überprüfen. Dazu müsst ihr den Motor einmal hochdrehen lassen und das am besten während der Fahrt. Also macht einfach eine Probefahrt und messt. Danach könnt ihr anhand der Motordrehzahl sehen, ob zu diesem Zeitpunkt eine korrekte Angabe vom Luftmassenmesser gemessen wurde.
Auf dem Bild kann man ganz gut erkennen, dass mein Luftmassenmesser richtig arbeitet. Das Bild zeigt einen kleinen Ausschnitt aus einer Probefahrt. Die türkisfarbene Linie ist die des Luftmassenmessers, der Wert beträgt im Stand ca 2-5g/s und bei Vollast ca 180g/s.
Sonstige
Eine weitere Methode ist, den Luftmassenmesser einfach abzuziehen und eine Probefahrt zu machen. Sollte der Wagen nun wesentlich besser laufen, so liegt höchstwahrscheinlich ein Defekt am Luftmassenmesser vor.
Luftmassenmesser ausbauen
Der Luftmassenmesser im W203 mit dem M271 Motor – also dem 1,8 Liter Motor – befindet sich direkt hinter dem Luftfiltergehäuse. Der Luftmassenmesser wird mit drei Schrauben am Luftfiltergehäuse gehalten, zwei bekommt man heraus, ohne den ganzen Krempel rauszubauen, bei der Dritten hat man leider keine Chance.
Um also den Luftmassenmesser auszubauen, muss der gesamte Luftfilterkasten ausgebaut werden. Der Arbeitsaufwand beträgt für einen Neuling ca. 2-3 Stunden (inklusive Aufräumen).
Luftfilterkasten ausbauen
Der Luftfilterkasten wird von zwei Schrauben gehalten, die sich in Richtung Windschutzscheibe befinden. Am vorderen Ende wird er mittels zwei Plastikbolzen(siehe Bilder) gehalten.
Um den Luftfilterkasten auszubauen geht ihr wie folgt vor:
- Zündung ausschalten und Schlüssel abziehen

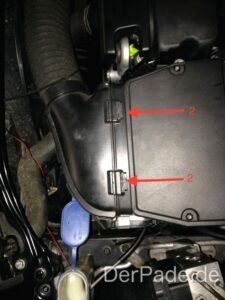

- Ansaugtrackt vor dem Luftfiltergehäuse ausclipsen
- Stecker vom Luftmassenmesser abziehen
- Die beiden Stecker vom Motorsteuergerät abziehen
- Halterung des Kabelbaums abmontieren
- Zwei Torxschrauben des Luftfiltergehäuses lösen

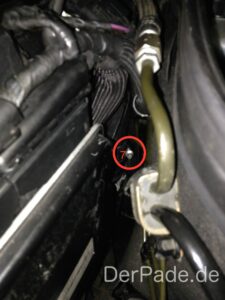

- Rohrschelle lösen
- Unterdruckschlauch lösen

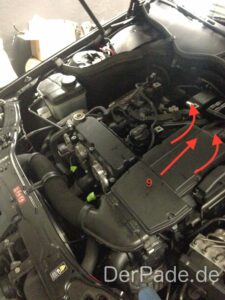

- Luftfilterkasten herausziehen
Der knifflige Teil beginnt ab Schritt 7, denn die Rohrschelle ist nur schwer zu erreichen und ist recht versteckt. Zum lösen eignet sich ein sehr langer Steckschlüssel, Schlitz-Schraubendreher oder eine Ratsche mit paar Verlängerungen.
Bei Schritt 9 solltet ihr euch von einer zweiten Person helfen lassen. Um das Luftfiltergehäuse herauszunehmen, muss es am Punkt, wo sich die Verschraubung befindet angehoben werden und dann Richtung Fahrgastraum gezogen/gedrückt werden. Nun könnt ihr das gesamte Gehäuse heraus nehmen.
Luftmassenmesser reinigen
Die Reinigung eines verschmutzten Luftmassenmesser kann manchmal Wunder bewirken. Am besten geschieht dies mit ordentlich Bremsenreiniger, sodass man die Ablagerungen auf den “Messflächen” abgespühlt bekommt. Man kann auch vorsichtig mit Wattestäbchen und Bremsenreiniger arbeiten. Unbedingt alles gut trocknen lassen, bevor er wieder eingebaut wird!
Ein Luftmassenmesser besitzt übrigens eine Selbstreinigung. Dazu wird die Heizung zu Beginn sehr stark erhitzt, sodass Schmutzpartikel abbrennen.
Luftmassenmesser einbauen
Der Einbau geschieht in umgekehrter Reihenfolge, wobei auch hier wieder kniffligste Teil der ist, wie man das Luftfiltergehäuse in die Führung der Bolzen setzt und danach die Rohrschelle wieder anzieht.
Weitere Beiträge aus dieser Serie
- M271 Teillastentlüftungsschlauch: Symptome erkennen und einfach austauschen
- Anleitung: S203 LED Kennzeichenbeleuchtung schnell einbauen
- Anleitung 320CDI OM642 Luftfilter wechseln
- Anleitung: W203 Kombiinstrument/Tacho auf weiße LED Beleuchtung umbauen Teil 2
- Anleitung: C32 AMG SLK32 AMG Kompressor ausbauen
- Anleitung: C32 AMG SLK32 AMG Kompressor Ölwechsel
- Anleitung: C32 AMG SLK32 AMG Kompressor Riemenscheibe Lager wechseln
- Anleitung: C32 AMG SLK32 AMG Luftspaltmaß Riemenscheibe und Magnetkupplung einstellen
Hallo ,
habe hier zu ein paar Fragen welches OBD Gerät verwendest du mit Usb oder Bluetooth und welche Android App eignet sich am besten deiner Meinung nach, habe auch welche ausprobiert aber so wirklich zufrieden war ich nicht ich verwende OBD Gerät mit Bluetooth?
Eine kurze Antwort wäre nett da mein Motor nach dem Kaltstart etwas schlecht Gas animmt so für 1-2 min etwa W203 c 180 k Bj. 08.04 215tkm
Wenn man am Kompressor die Riemenscheibe ändert kanns du jemanden empfehlen zur Kennfeld Optimierung.
Hallo,
also ich habe einige Geräte zum Auslesen, unter anderem einen Bluetooth Adapter, den ich über ein Tablet mit Torque anspreche.
Also, dass der Motor die ersten Minuten schlecht Gas annimmt, ist völlig normal, da der Sekundärkreislauf noch geöffnet ist und der Ladedruck teilweise genutzt wird, um den Kat zu erhitzen.
Wenn du die Riemenscheibe änderst, solltest du auch das Kennfeld bearbeiten lassen, weil sonst der gewonnene Ladedruck sowieso über den Bypass wieder verschwindet.
Leider habe ich damals total vergessen, Vorher/Nachher Messungen zu machen :/
HALLO MEINE FRAGE IST IMMER WENN MEIN W203 SEINE BETRIBSTEMPARATUR ERREICHT UND ICH AN DER AMPEL STEHE RUCKELT ES KURZ UND DIE MOTOR KONNTROLLEUCHTE GEHT AN FEHLER NUMMER P0303 ZYLINDER 3 FEHLZÜNDUNG DOCH ICH HABE ZÜNDKERZEN GETAUSCHT ZÜNDSPULLE AUCH NEU LAMDASONDE BEIDE GEWECHSELT LUFTMASSENMESSER AUF FUNKTION GEPRÜFT ICH WEISS ECHT NICHT MEHR WEITER WAS KÖNNTE DAS NOCH SEIN WENN ICH AM NÄCHSTEN TAG WIEDER LOSFAHREN MÖCHTE IST DIE KONTROLLEUCHTE WIEDER AUS UND DANN DAS GANZE SPIEL VON VORNE MEIN LATEIN IST AM ENDE BITTE UM VORSCHLÄGE
Hallo,
Die Standardantwort: Das kann vieles sein.
Das sind auch zu wenig Informationen, um hier eine endgültige Antwort zu geben.
Anfangen sollte man immer, indem man die Zündung prüft und die Gemischaufbereitung.
Je nachdem, wie diese Ergebnisse ausgehen, weiß man ob man die Zündung oder das Gemisch kontrollieren muss. Dann geh man weiter, beispielsweise es wäre ein Gemischproblem. Nun schaut man, ob das Gemisch zu mager oder zu fett ist und deshalb dieser Fehler abgelegt wird. Zu mager heißt, er zieht wahrscheinlich Falschluft.
So muss man sich von Fakt zu Fakt hangeln und den Fehler weiter eingrenzen.
Fehlzündungen auf Zylinder 3 kann alles mögliche sein, ich ratter einfach mal eine Liste runter:
– Loch im Kolben, mal ganz krass gesagt
– Keine oder nur wenig Kompression
– Zylinderkopfdichtung defekt
– Einspritzdüse defekt/verunreinigt
– Falschluft
– Steuerzeiten verstellt
– usw.
Da Ferndiagnosen sehr schwierig sind, kann ich hier leider keine Antwort auf ihr Problem geben.
Erst mal danke für die antworten aber Zylinderkopf Dichtung schlisse ich aus im kalten Zustand kein chreme am oildeckel gemisch keine Ahnung wie bekomme ich das raus mit zu mager oder zu fett könnte es eventuell am steuergerät liegen brauche umbedigt Hilfe und einspritzventile gereinigt mit liqui molly ventil sauber keine Ahnung mehr
Ich kann Ihnen nur raten, in eine Fachwerkstatt zu fahren, die über ein geeignetes Auslesegerät verfügt. Mit diesem ist man in der Lage den Fehler deutlich weiter einzugrenzen.
Wenn Sie Angst vor immensen Kosten haben, können Sie entweder einen bekannten fragen, der Ahnung von Autos hat (speziell vielleicht Mercedes W203), oder sie fragen mal nett in einer MB-Niederlassung, ob Sie Ihnen ein Fehlerprotokoll mal für eine Spende in der Kaffeekasse ausdrucken.
Wenn alle Stricke reißen, müssen sie wohl in eine Fachwerkstatt fahren.
Ich kann Ihnen leider nicht helfen mit einer Ferndiagnose.
Viel Erfolg, ich drück Ihnen die Daumen.
@miracoli hast du den Fehler gefunden. Mein CL203 zeigt dieselben Symptome.
Gruss
Hi,
Super Anleitung, jedoch habe ich schwierigkeiten den Unterdruckschlauch (auf dem Bild 8.) Zu lösen ich bekomme ihn einfach nicht ab. Kannst du mir bitte ein Tipp geben ? Der Stecker sieht aus als gäbe es einen Trick.
Schonmal tausend Dank
Hallo Jonas,
Einfach den äußeren Ring zusammendrücken.
Viel Erfolg
Hallo,
Zu Punkt 7 „Rohrschelle lösen“
Bei mir ist so eine „Clip-Schelle, mit haken und Öse“ keine Rohrschelle mit Schraube.
Wie bekommt man die ab und vor allem wieder drauf, Tip?
Hallo,
Einfach mit einem kleinen Schraubenzieher hochdrücken, dann spring die auf.
Zusammen bekommt man die mit normalen Zangen nur ganz schwer. Am besten soetwas in Richtung Kneifzange benutzen.
Guten Tag,
bei meinem Mercedes W203, 1,8 Kompressor , Baujahr 2007 gibt der Motor von selber Gas nachdem ich 15 Minuten gefahren bin ,ihn ausschalte und ihn nach kurzer pause wieder starte.Er sägt dann von 1000 bis 4000 Umdrehungen kontinuierlich .Gas nimmt er dann keines an und die gelbe Motorleuchte geht an.
Wenn ich ihn ausschalte und 15 Minuten warte und ihn dann starte ist alles normal und die Motorkontrolleuchte ist aus.
Könnten Sie mir bitte da einen Tipp geben woran das evtl. liegen kann ?
OBDII sagt P0120
